产品描述
ZCPE-先导式带阻火器的呼吸阀与呼吸阀有点不同,首先让阀座泄漏接近设定点,其次全流量不超压,保持罐体压力平衡,减少安全节能产品介质挥发,但 还利用蒸汽传热原理,保护呼吸阀部件不易结冰,确保呼吸阀正常工作,配备阻燃防爆功能。
我公司生产的消防呼吸阀具有结构简化、通风量大、泄漏少、耐腐蚀、绝缘等特点。该阀采用聚四氟乙烯材料,具有耐低温、抗冻的优点。 静电防护装置设有呼吸阀,阀体与罐体保持等电位矩。
产品描述
ZCPE-先导式带阻火器的呼吸阀与呼吸阀有点不同,首先让阀座泄漏接近设定点,其次全流量不超压,保持罐体压力平衡,减少安全节能产品介质挥发,但 还利用蒸汽传热原理,保护呼吸阀部件不易结冰,确保呼吸阀正常工作,配备阻燃防爆功能。
我公司生产的消防呼吸阀具有结构简化、通风量大、泄漏少、耐腐蚀、绝缘等特点。该阀采用聚四氟乙烯材料,具有耐低温、抗冻的优点。 静电防护装置设有呼吸阀,阀体与罐体保持等电位矩。
运营压力:
类型 A: | +355pa(+36mmH2O) -295pa(-30mmH2O) |
类型 B: | +980pa(+100mmH2O)-295pa(-30mmH2O) |
类型 C: | +1950pa(+200mmH2O) -295pa(-30mmH2O) |
类型 D: | according to user requirement (special pressure rating) |
材料: | WCB SS304 SS304L SS316 SS316L |
法兰标准: | HG/T20592-2009 ANSI B16.5
HG/T 20615-2009(Class series) HG/T20592-2009 (PN series) ANSI B16.5 AMSE B16.5 |
笔记:
一般情况下,(消防)呼吸阀工作压力以B为准;
适用物料:汽油、煤油、柴油、芳烃、硫磺、空气等石化物料;
环境温度:-40℃-+60℃;
外壳材质:HT、AL、A3、18-8、304、304L、316、316L。
法兰标准:HG20592-97 PN1.0(也可按用户指定标准生产)
呼吸阀是一种压力平衡、减少介质挥发的维护罐安全节能产品,广泛应用于石化储运设备行业。 传统呼吸阀结构设计简单,由于没有设置快开装置,清洗维护不方便; 由于长期在低温环境下使用,阀口极易结冰,阀与罐体之间的呼吸不畅容易产生电位。
针对呼吸阀现有的不足,本实用新型提供了一种快开阀模型。
为达到上述目的,本实用新型采取了以下措施:

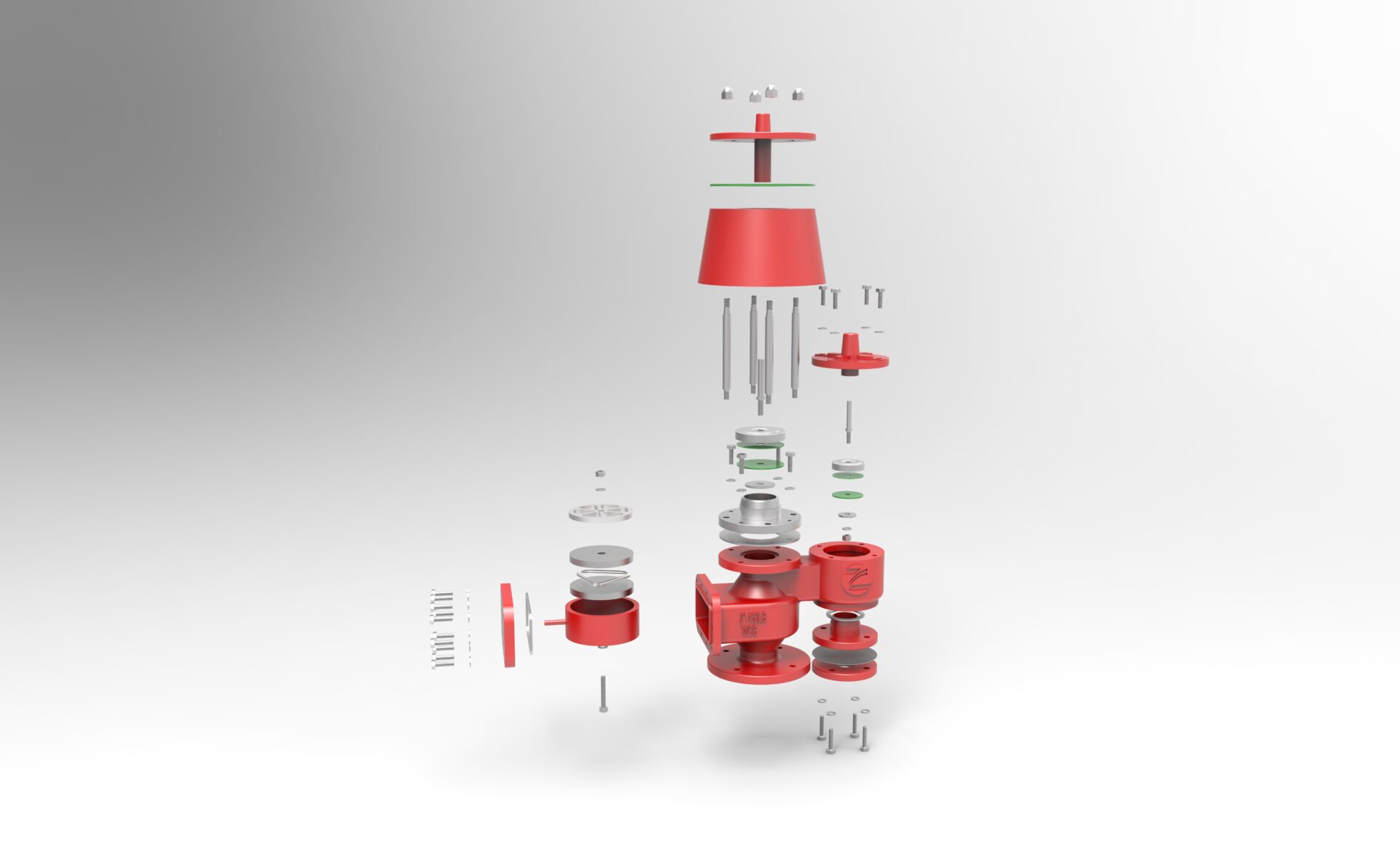

一种快开式呼吸阀,包括阀体,靠近进气端的阀体上装有压力阀,压力阀座上装有压力阀盘,阀体顶部装有真空阀,真空阀 阀座上装有真空阀,真空阀盘与立柱顶部和阀体顶部的凹槽相配合,阀体顶部装有侧铰接板,在压板上设置U形槽 ,连接锁紧装置、压力阀板和真空阀板的外端设有弹性接地。
锁定装置通过铰链销螺钉和螺母与手动连接。
阀体材质为不锈钢304。
真空压力阀座和阀座材料为聚四氟乙烯。
压力阀阀瓣材质为304不锈钢与聚四氟乙烯复合结构。
真空阀盘材料为铝和聚四氟乙烯复合结构。
铜线弹性接地。
本实用新型的优点是:手动快开、维修方便、耐低温、抗静电、使用寿命长。
